宁波月湖景区南北片区连接通道顶管工程





矩形顶管工程案例分享




宁波月湖景区南北片区连接通道顶管工程


宁波月湖景区南北片区连接通道顶管工程


宁波月湖景区南北片区贯通工程,位于海曙区柳汀街与镇明路交叉口。这是一条位于柳汀街南北两侧、为方便月湖景区游客过街而建设的一条地下通道。


宁波月湖景区南北片区连接通道顶管工程


地道南北侧出入口均在公园内,主通道横穿柳汀街。地道总长度约71米,其中主通道长约54米,两侧出入口各设置楼梯踏步和一部无障碍垂直电梯。

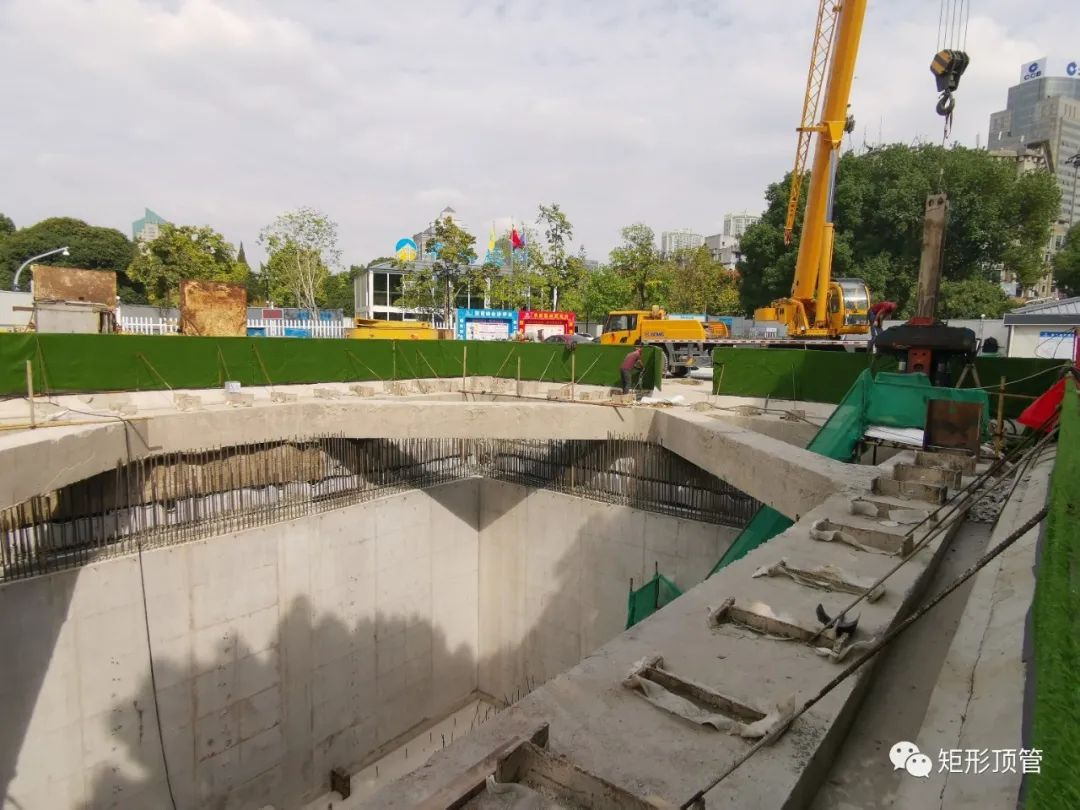

整个贯通工程建筑面积约901平方米,其中顶管段面积约372.6平方米,两侧基坑开挖段约528.4平方米。“地下通道贯通工程,设南北两个出入口,工程北侧为始发通道井,南侧为接收通道井,基坑的开挖深度为10.08米。地道内部今后将形成高度为3.3米、地面宽为6米的行走通道。


宁波月湖景区南北片区连接通道顶管工程

顶管施工卫星示意图


宁波月湖景区南北片区连接通道顶管工程

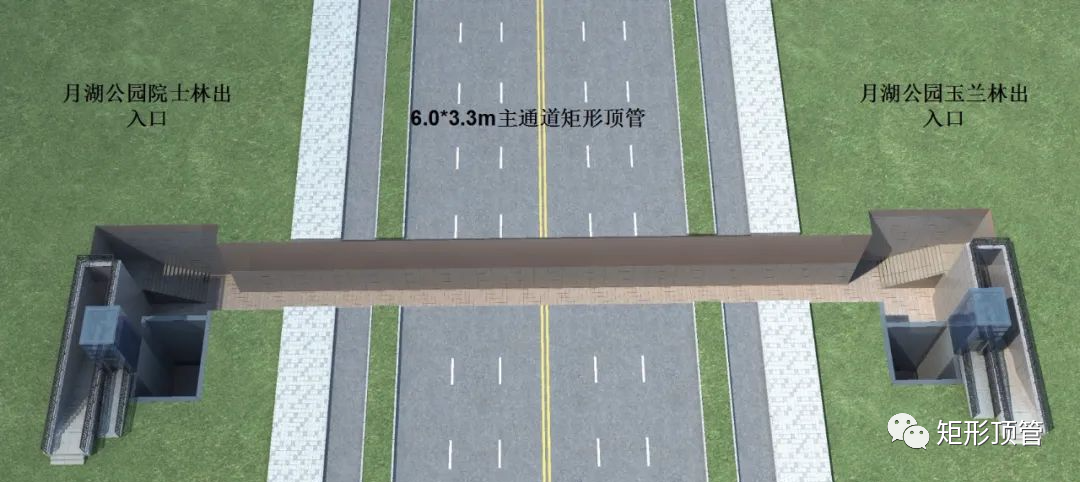

顶管施工平面图


宁波月湖景区南北片区连接通道顶管工程


宁波月湖景区南北片区连接通道顶管工程

地下通道工程效果图

该项目是宁波市三区地道工程首次采用矩形顶管贯通施工

特点是 噪音小、污染少、成型效果好


这项工程维护结构采用TRD工法桩、通道采用矩形顶管施工,具有噪音小、污染少、地道成型效果好、强度高、工期短,以及能有效利用地下空间等优势。在宁波老三区的地下通道施工中,这项施工技术还是首次应用。


宁波月湖景区南北片区连接通道顶管工程

TRD工法桩墙
等厚度水泥土墙插H型钢


宁波月湖景区南北片区连接通道顶管工程宁波月湖景区南北片区连接通道顶管工程


宁波月湖景区南北片区连接通道顶管工程

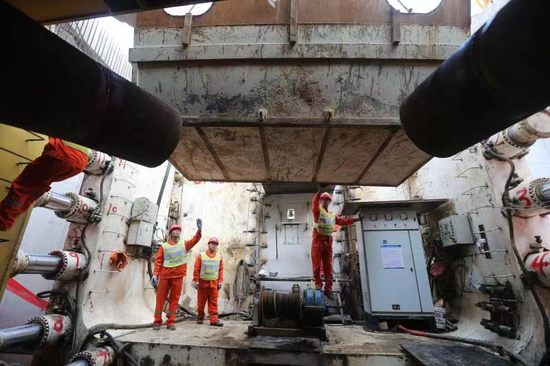

在现场除了井下作业外,地面上一台250吨的履带吊是现场最大的机械设备,这台履带吊等候在现场,目的是可及时将新挖出的泥土起吊并装入储存罐,以免对周边的环境造成影响。


宁波月湖景区南北片区连接通道顶管工程


工程施工地点位于海曙区市中心,车流量大施工场地狭小,给大型机械设备作业加大了难度,同时还存在材料进出场困难、渣土清运受时间段限制等难点。


其次,地埋管线复杂,场地附近分布有国防光缆、电力、通信、给水、燃气、雨污水等多条地下管线。


此外,由于场地狭小,基坑维护桩TRD设备施工边角区域难度较大,因泥浆中含有水泥,也加大了运输难度。



来源:宁波市住建局,广州金土岩土

编辑整理:项敏
(如涉侵权,请回复公众号)
